팬 속도를 조절하는 방법 중에 대표적으로 전압을 조절하는 방법이 있음

들어가는 전압에 비례해서 팬속도도 올라가는데 파워에 달린 팬이 이 방식으로 작동하는 것으로 알고 있음



미시는 전압을 5V로 쏴주기 때문에 5V 팬을 달면 풀파워로 돌지만 12V 팬을 물렸을 때는 rpm이 40% 정도만 나오는 것을 봤을 거임

반대로 슾보드(12V)에 미시 쿨러(5V)를 달아주면 전압을 못 버티고 터진다고 하는데 이건 내가 쫄보라 못하니 누가 한번 도전해보길 바람

어떻게 되는지 직접 보여주는 미붕이한테는 우리가 개추를 아끼지 않을 테니까

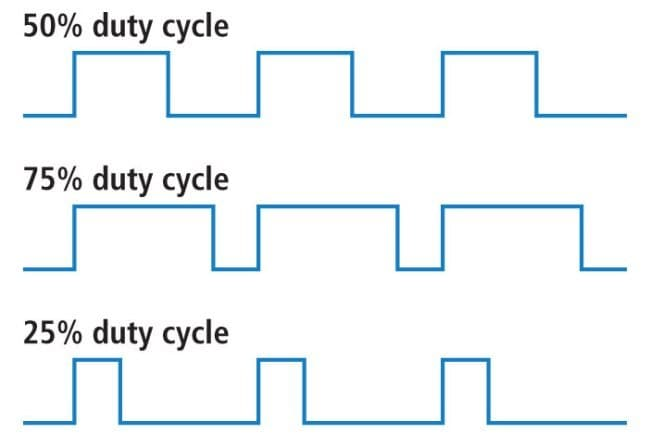

또 다른 하나는 전압을 100%로 주되 껐다 켰다를 반복하면서 속도를 조절하는 방식임

이것을 PWM이라고 함

꺼지는 시간이 켜지는 시간보다 상대적으로 길면 팬 속도는 줄어드는데

이걸 1분에 수백 번 반복해서 우리는 못 느낌







멀티미터로 전압이 1V 내외로 찍히는 게 pwm 선임

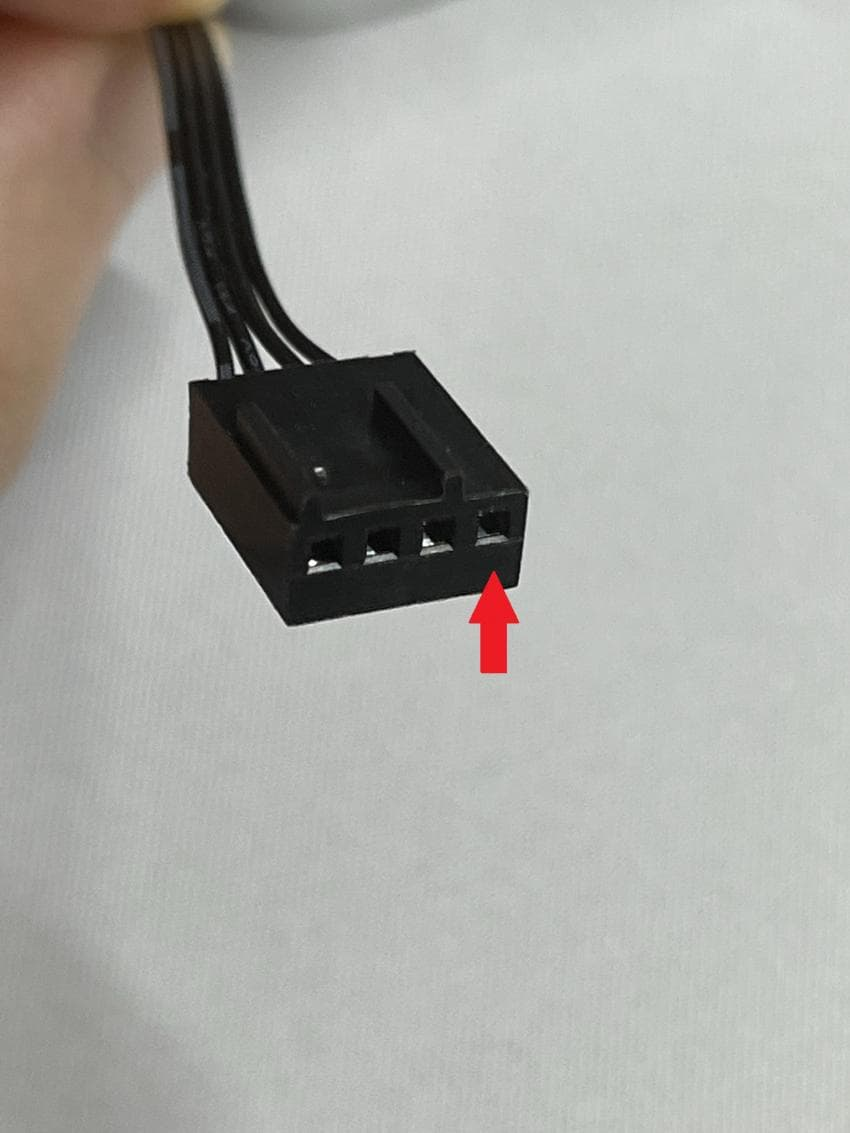

근데 4pin쿨러에서 pwm선이 3pin에 추가된 형태라 굳이 찍어보지 않아도 저렇게 위치로도 확인할 수 있고

전선 색깔이 파란색이라 색깔로도 구분 가능함

메인 쿨러로 들어가는 저 선을 따와서 모드킷 쿨러에 연결하면 팬속도가 온도에 따라 조절되는 정숙한 모드킷이 완성되는 거임







아래 영상을 보자
